Berangkat dari salah satu komentar pengunjung blogargajogja.com yang memohon penjelasan tentang perhitungan berat struktur secara manual dan dengan program komputer SAP2000 ataupun ETABS, maka berikut ini kami berikan tutorial perhitunganya.



Perhitungan berat struktur dengan SAP 2000
1. Silahkan buat new model melalui menu file – new model atau ikuti gambar berikut, perhatikan urutan nomornya, disini saya ambil contoh perhitungan dari sebuah kolom ukuran 30×30 cm dengan tinggi kolom 3 meter

2. Isiakan data-data berikut, lihat gambar dibawah

3. Lalau buat frame section, pilih define-frame section

4. Pilih add rectangular lalu klik add new property , lihat gambar diabwah

5. Beri nama k30x30 atau bebas terserah koe, lalu isikan ukuran lebar dan panjang penampang kolom yakni 0,3 x 0,3 m, lalu OK, lalu Ok lagi

6. Masukan profil yang telah dibuat tadi kedalam model struktur, ikuti langkah pada gambar dibawah

7. lalu pipih k30x30 lalu OK

8. Jika benar akan muncul kolom k30x30 seperti gambar dibawah

9.  Delete batang-batang yang tidak diperlukan, lihat gambar dibawah, pilih batang lalu tekan delete pada keyboard

10. Lalu kita export data berat struktur kedalam excel, ikuti langkah pada gambar di bawah ini

11. Karena model struktur belum pernah disimpan, maka SAP akan meminta anda untuk menyimpan dulu file model struktur, jika anda pernah menyimpan file SAP di awal maka perintah ini tidak akan muncul

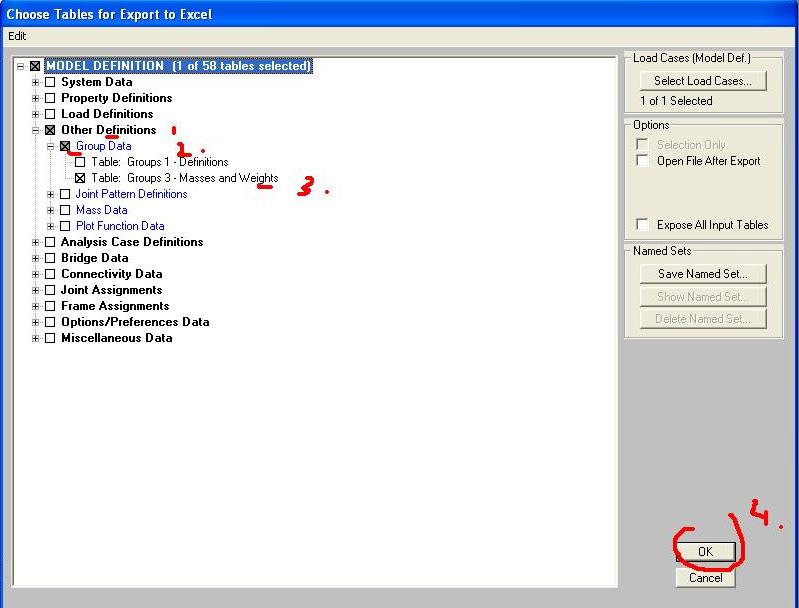

12. Aktifkan ceklist pada group masses and weight, lihat gambar dibawah

13. setelah anda Ok, SAP akan meminta anda untuk memberi nama file export excel, berinama lalu klik save, perhatikan folder lokasi penyimpanan anda…,  lalu silahkan buka program excel dan buka file excel yang telah anda export tadi, jika benar akan tampil seperti gambar dibawah ini, berat struktur ditandai dengan bulatan warna merah

14. Terlihat bahwa berat struktur untuk kolom 30×30 tinggi 3 meter adalah 6,36204 KN, mari kita bandingkan dengan perhitungan secara manual, sebelum anda menghitung secara manual coba masuk ke menu material property pada program SAP 2000, pilih menu define – material, lalu pilih conc lalu tekan modify, akan tampil seperti gambar dibawah ini, yang saya lingkari warna merah merupakan berat jenis beton default dari SAP2000 yakni 23,5631, umumnya berat jenis beton biasa dipake antara 23-24, berat jenis itu nanti kita gunakan untuk menghitung secara manual.

Perhitungan Berat Struktur Secara Manual adalah sebagai berikut

Dimensi penampang kolom x tinggi x berat jenis beton = 0,3 x 0,3 x 3 x 23, 5631 = 6,3621 KN , terbukti bahwa perbedaan antar perhitungan manual dibandingkan dengan SAP 2000 tidaklah terlalu jauh.., hal ini juga berlaku pada program ETABS.

selesai, tunggu tutorial berikutnya.. sip… maturnuwun
